一、引言
寧夏寧夏寧夏利達消防主機在許多公共建筑、工業廠區、商業綜合體和住宅小區中承擔著火災監測與報警的核心功能。主機主板作為系統的“大腦”，負責接收傳感器信號、處理邏輯判斷、驅動輸出模塊并與其他子系統（如廣播、聯動控制、遠程監控）通信。一旦主板驅動出現故障，不僅會影響報警信息的準確傳遞，還可能導致誤報、漏報或系統失能，帶來嚴重的安全隱患。因此，快速、規范、專業地診斷與解決主板驅動故障對保障消防系統可靠性至關重要。本文從故障分類、診斷流程、常見原因、處理方法、預防與維護、以及更換與升級注意事項等方面，系統闡述寧夏寧夏寧夏利達消防主機主板驅動故障的解決策略，旨在為現場維護人員、系統集成商與管理單位提供參考和規范化操作建議。

二、故障定義與分類

1. 故障定義
   主板驅動故障泛指主控板上與驅動相關的硬件或固件（包括驅動芯片、電源管理電路、通訊接口、擴展總線以及相關軟件驅動程序）出現異常，導致輸出模塊或外設不能按設計工作，或主板無法正確響應輸入信號。

2. 分類

• 硬件故障

• 電源與供電電路異常（穩壓芯片損壞、濾波電容失效、供電電源缺失）

• 驅動IC損壞（繼電器驅動、LED驅動、功率晶體管損壞）

• 總線或接口物理損傷（排線、焊點、插座接觸不良）

• 存儲器損壞（FLASH、EEPROM丟失或壞塊）

• 時鐘或晶振問題

• 固件/程序故障

• 固件損壞或升級失敗

• 驅動程序或配置文件被誤修改或損壞

• 外部環境與系統層面導致的“驅動故障”表現

• 受干擾（電磁干擾、浪涌、雷擊）引起的異常

• 外圍設備異常（探測器、手報模塊短路等）導致主板保護性停用驅動輸出

• 通訊故障（總線錯位、終端阻抗不對）引起驅動無法響應

三、故障診斷流程（體系化）
處理主板驅動故障應遵循“安全—排查—驗證—修復—記錄”的流程，具體步驟如下：

安全與現場隔離

• 在切入維修前，確認現場火警狀況，避免在真實報警情況下切斷系統導致風險。必要時聯系消防管理人員或值班員。

• 若需斷電維修，應遵守斷電操作規程，提前通知相關方并切換到備用監控或人工巡檢。

收集信息

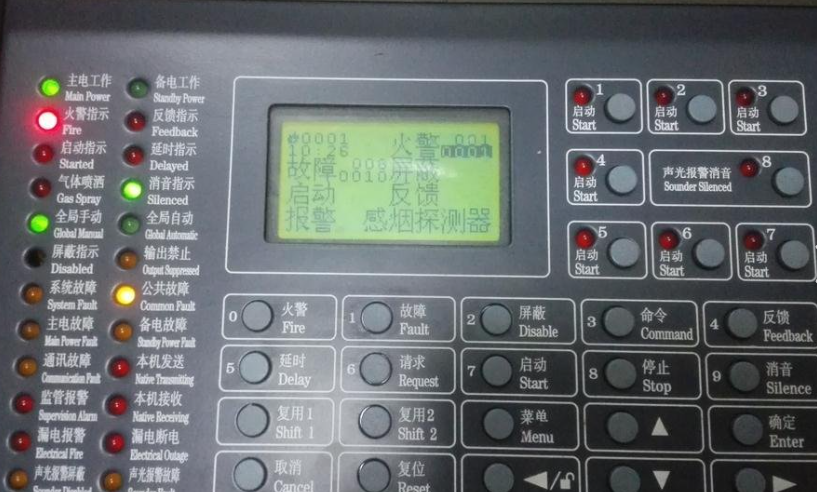

• 獲取主機故障指示：面板錯誤代碼、故障指示燈、報警日志、故障提示語句等。

• 詢問故障發生時間、是否伴隨停電、雷擊、設備改動、施工等。

• 檢查是否存在近期固件升級或配置變更記錄。

初步檢查（可在通電狀態下進行但注意安全）

• 觀察面板指示燈（電源、故障、通訊、回路狀態）與顯示信息。

• 記錄并拍照錯誤代碼與屏幕信息。

• 聽是否有繼電器咔嗒聲、風扇轉動正常與否。

電源與供電檢測

• 使用萬用表測量主板供電電壓（直流穩壓部分）、備用電池電壓與充放電電路是否正常。

• 檢查電源模塊的輸出穩定性、濾波情況與是否有非常規發熱或異味。

外圍設備與總線檢查

• 檢查與主板相連的各回路（探測器回路、輸入輸出模塊）是否短路、開路或終端接錯。

• 若為地址制設備，驗證地址沖突或設備損壞是否導致總線異常。

硬件層面具體檢測

• 目視檢查主板是否有明顯損傷：鼓包電容、燒焦痕跡、焊點裂紋、插座變形。

• 使用示波器檢查關鍵驅動線的波形（如PWM信號、繼電器驅動脈沖）以判定驅動芯片是否輸出正常信號。

• 檢測關鍵芯片溫度，若短時間過熱可能表明元件短路或異常耗電。

軟件與固件檢測

• 通過主機自檢或專用維護工具讀取主板固件版本與錯誤日志。

• 若支持串口或USB調試接口，可連接維護工具查看實時錯誤信息、堆棧或異常中斷記錄。

逐步隔離法

• 將疑似故障模塊或外設與主板斷開，觀察主板驅動輸出是否恢復；若恢復，說明問題來自外設或回路。

• 逐個接回外設以確定具體故障點。

四、常見原因與對應解決方法
下面列舉常見驅動故障原因，并給出對應的處理建議。

電源與供電異常

• 原因：穩壓芯片損壞、電容失效、備用電池老化導致電壓不穩，主板進入保護或驅動輸出不足。

• 處理：

• 更換失效的電源管理芯片或電容，檢查并更換老化電池。

• 測試并修復充放電控制電路，確認電源濾波與穩壓工作正常。

• 檢查并更換保險絲、接線端子。

驅動IC或元器件損壞

• 原因：繼電器驅動器、MOS管、三極管或功率IC失效。

• 處理：

• 在斷電、放電后更換損壞元件；若使用表面貼裝元件，建議在條件允許下用返修臺或送專業維修。

• 檢查驅動電路周邊元件（限流電阻、二極管、保護電路）并一并檢測。

焊點、排線或接插件問題

• 原因：長期振動、溫度變化導致焊點裂紋、排線松動或氧化接觸不良。

• 處理：

• 目視與顯微鏡檢查焊點，補焊或重焊有問題焊點。

• 清理接插件，使用接觸清潔劑或更換損壞插頭線纜。

• 固定松動的排線或重新插拔以恢復接觸。

固件損壞或配置錯誤

• 原因：升級失敗、文件損壞、配置參數被誤改。

• 處理：

• 使用廠家提供的固件與工具進行固件重刷或恢復出廠設置。

• 在重刷前備份設備日志與配置（若可能），并嚴格按照廠商升級步驟操作以避免二次損壞。

• 若固件反復損壞，考慮更換主板或聯系廠商技術支持。

外圍設備短路或異常引起保護性停用

• 原因：探測器短路、手動按鈕線路短接、負載過大導致主板進入保護狀態。

• 處理：

• 斷開各回路逐項測試，定位短路點并修復或更換損壞回路組件。

• 檢查接線長度與負載是否超過設計規范，必要時分配至其他模塊或增加隔離器。

電磁干擾或浪涌損傷

• 原因：雷擊、電源浪涌或強電設備產生的EMI導致驅動電路失常。

• 處理：

• 檢查防雷與接地系統是否完好，安裝或更換浪涌保護器（SPD）。

• 對主板關鍵接口加裝濾波與抑制裝置，必要時在系統設計層面增加屏蔽或光耦隔離。

連接到上位監控或第三方系統導致協議/驅動不匹配

• 原因：聯動信號、通訊協議不匹配造成主板對外驅動輸出異常。

• 處理：

• 檢查通訊參數（波特率、地址、校驗等），恢復到兼容設置。

• 若為第三方系統接入，確認協議轉換設備配置正確或更換為廠家兼容的接口模塊。

五、修復實施注意事項與規范

遵循消防相關法規與操作規程

• 維修操作必須遵守當地消防安全管理規定與設備廠家提供的維護手冊。

• 涉及斷電或改變系統拓撲時，應通知消防管理部門并做好臨時監測或人工巡檢。

使用合格備件與工具

• 更換元件應采用原廠或經認可的配件，避免使用不明來源的替代件導致可靠性下降。

• 靜電防護、合適的溫度與焊接工藝對維修成功率影響顯著。

記錄與回歸測試

• 故障處理完畢后，詳細記錄故障原因、處理步驟、更換的部件與測試結果。

• 進行全面功能測試，包括自檢、回路測試、聯動輸出測試與遠程監控聯動測試，確保系統恢復到正常運行狀態。

與廠家技術支持協作

• 對于難以定位或涉及復雜固件的故障，應立即聯系寧夏利達官方技術支持或有資質的代理商進行遠程診斷或送修。

六、更換主板與系統升級的考量

何時選擇更換主板

• 主板物理損壞嚴重（大面積燒毀、PCB裂紋、核心芯片損壞）或固件不可恢復時，應考慮更換整板。

• 若頻繁出現同類故障，且維修成本接近或超過新板成本，優先考慮更換。

• 系統需升級以滿足新規范、新功能或兼容性要求時，可順便更換更高版本主板。

更換時的兼容性檢查

• 確認新主板與現有探測器、模塊、電源與機箱的接口兼容性。

• 備份舊主板配置并盡量在新板上恢復配置，測試聯動邏輯、輸出點位與遠程通訊。

• 換板后進行完整的系統驗證和消防部門驗收（如適用法規要求）。

升級固件與功能拓展

• 升級時評估固件穩定性、已知問題列表與回滾方案。

• 在重大升級前建議先在實驗環境或備用主機上測試，再在現場主機上實施。

七、預防措施與日常維護建議

定期巡檢與自檢日志分析

• 定期檢查主板指示燈、電源電壓、外設連接與備電狀況。

• 定期下載與分析故障日志，早期發現異常趨勢。

環境管理

• 保持主控箱內外清潔、干燥與適宜的溫濕度，防止腐蝕與結露。

• 做好接地與防雷設施，減少電磁干擾與浪涌風險。

備件與應急預案

• 配置關鍵備件（如常用驅動IC、穩壓芯片、備用主板）以縮短故障恢復時間。

• 制定并演練應急處置流程，確保在主板無法在短期修復時能采取替代報警或巡檢措施。

人員培訓與資質

• 增強維護人員對主板電路、固件升級、故障診斷工具使用的培訓。

• 對外委維護單位應核準資質并簽訂維護協議，明確響應時間與責任范圍。
