利達LD6806ET中繼模塊采用特殊防潮技術和插拔式結構設計。主要作用是擴增二總線負載能力，提高消防報警系統的可靠性。 當信號線過長（線路總電阻大于 50Ω）或線路電壓過低時（探測線路電壓低于 14V 或啟動后電壓低于 14V）建議在信號總線 上加裝 LD6806ET 中繼模塊，然后在 LD6806ET 的輸出端可再加負載，此外 LD6806ET 中繼模塊也具備短路保護隔離器的作用。 滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認 證實施細則》,符合認證要求。

功能：

★ 二總線，無極性。

★ DC 24V 供電，有極性。

★ 不占地址點。

★ 實現隔離的信號中繼功能，輸出能力達 1A。

★ 輸出帶短路和過載保護，可自動恢復。

★ 可配接我公司在售的全系列火災報警控制器。

主要技術指標：

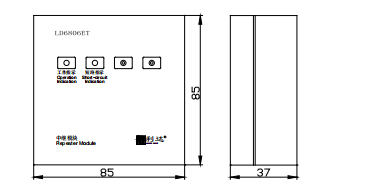

外形結構示意圖：

接線示意圖：

安裝步驟：與 LD6801ED-1 相同。

布線要求：

★ 二總線：宜選用截面積≥1.5mm2 的耐火雙色雙絞銅芯線或選用截面積≥1.5mm2 的耐火銅芯電纜，耐壓≥250V，線路 末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線)。

★ DC24V 電源總線：宜選用截面積≥1.5mm2 的耐火 BV 銅芯電線線纜，電源線總壓降≤3V，否則應考慮增大導線截面積。

★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在 金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采 用穿金屬管或密閉的金屬線槽。
